Fotóny sú častice elektromagnetického žiarenia. Keďže nenesú elektrický náboj, nemôžu zanechať dráhu v centrálnej časti detektora. Nesú však energiu, ktorá sa kompletne absorbuje v elektromagnetickom kalorimetri. (Takže v hadrónovom kalorimetri nevidíme už žiadnu energiu.)
Na nasledujúcom obrázku vidíme prípad s vysokoenergetickým fotónom:
Ukážka prípadu

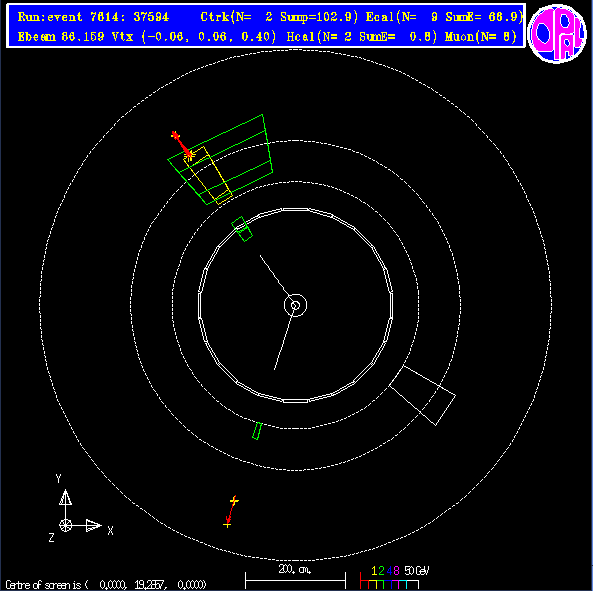

Pohľad spredu
![]() |

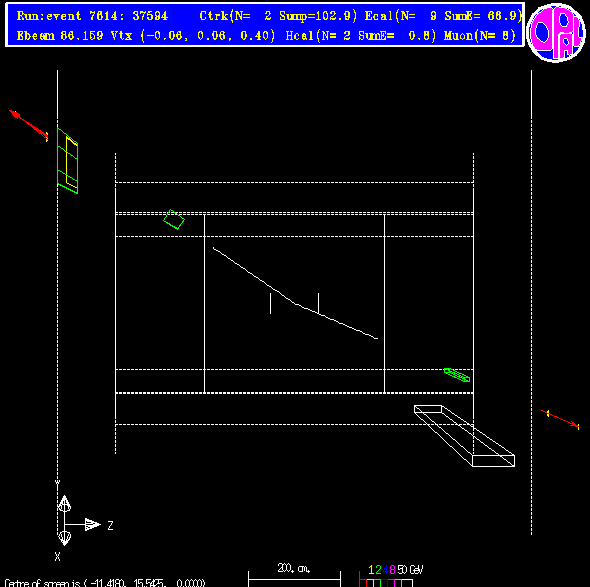

Pohľad zboku
![]() |
Prípady s vysokoenergetickým fotónom môžeme zobraziť nasledujúcimi grafmi.
Na prvom grafe je fotón vyžiarený odlietavajúcim miónom:
Na druhom je vyžiarený prilietavajúcim elektrónom:
Takéto prípady budeme označovať ako:
Podobná situácia môže nastať aj pri produkcii kvark-antikvarkového páru:
Takéto prípady budeme označovať ako:
Ukážka prípadu

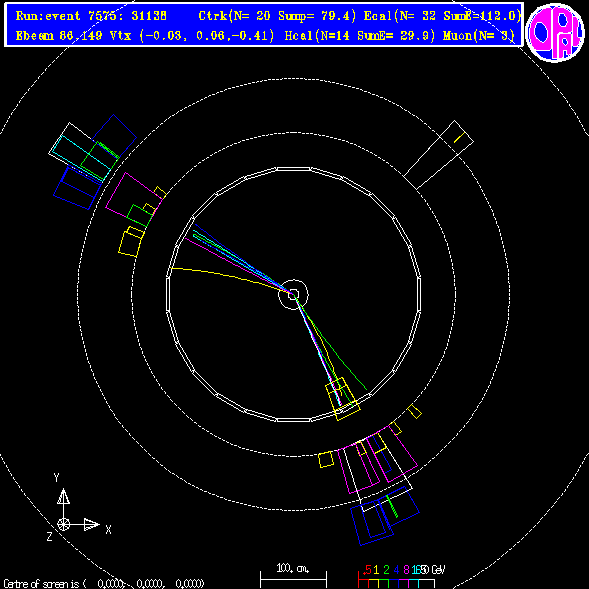

Pohľad spredu
![]() |

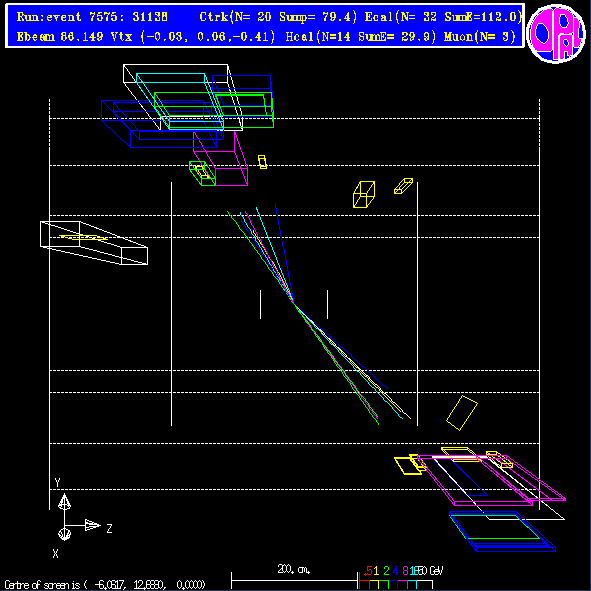

Pohľad zboku
![]() |
Lúče elektrónov a pozitrónov prechádzajú našim experimentom v trubici, ktorá je rovnobežná s osou válcového detektora. V tejto trubici však nemáme žiadne detektory častíc, čo znamená, že ak bol fotón vyžiarený v smere letiacich lúčov, tak nie je môžné ho v našom experimente zachytiť.
Táto ukážka popisuje danú situáciu:
![]() |
Všimnite si, že µ- a µ+ už neodlietavajú
v navzájom opačných smeroch ako to bolo v priamych prípadoch
.

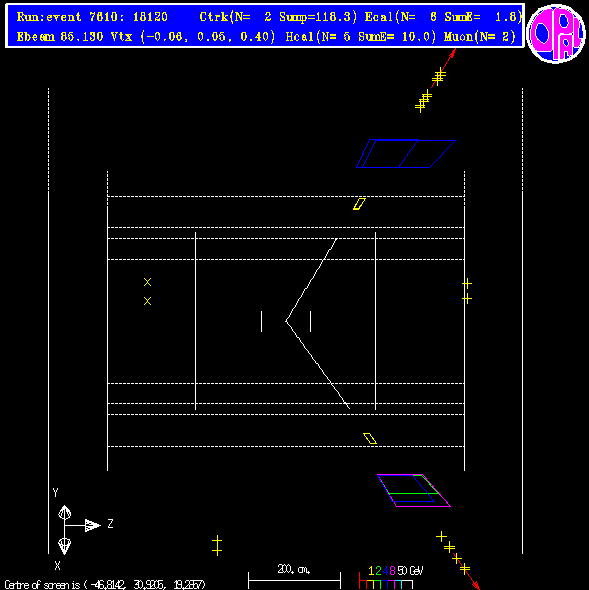

Spomínate si obrázok ukážky prípadu
?
Uvedomte si ako veľmi sa na seba prípady
a
podobajú pri pohľade zboku.
Naštastie pri pohľade spredu môžeme takmer vždy s istotou zistiť o aký prípad sa jedná.

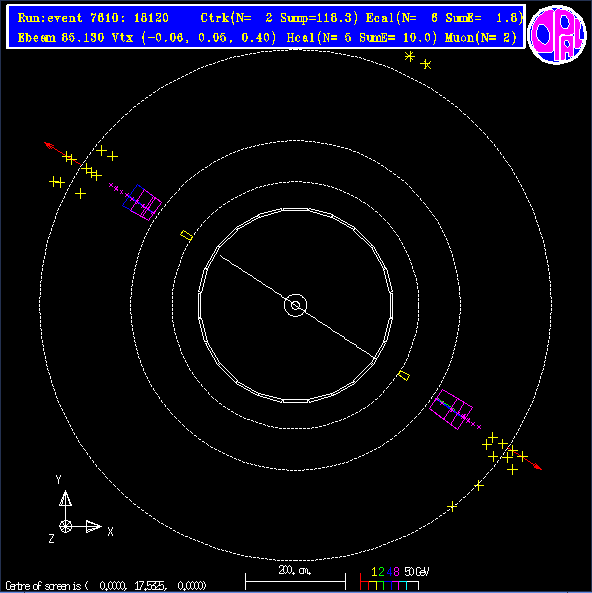

Na nasledujúcom obrázku je ten istý prípad pri pohľade spredu
![]() |
Všimnite si, že pri pohľade spredu v prípade µ- a µ+, odlietávajú mióny v navzájom opačných smeroch! (Čo je dôsledok zákona zachovania hybnosti, kedže hybnosti prilietávajúceho elektrónu a pozitrónu sú rovnako veľké a majú opačný smer.)
Pripomeňme si, že
neodlietávajú v navzájom opačných smeroch
pri pohľade spredu.
Ďalej sa pozrime na prípady s vysokoenergetickým gluónom s
kvark-antikvarkovým párom.
