Mioni su jedina vrsta čestica koja sa velikom verovatnoćom može da prođe kroz kalorimetre detektora i da potom ostavi signal u mionskim komorama. Signal koji čestica ostavi u mionskim komorama je na sledećim slikama prikazan žutim znakovima u obliku krsta i crvenom strelicom.
Primer miona 1

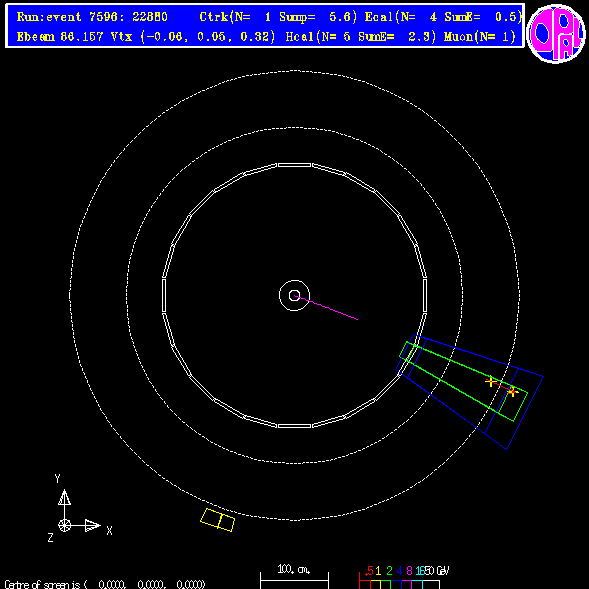

Pogled na događaj spreda
|
|

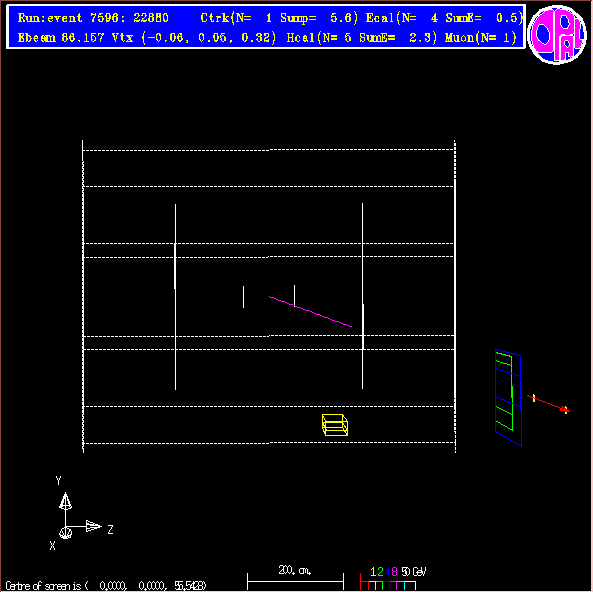

Pogled na događaj sa strane
|
Kada bi se neka čestica kretala pravcem koji zaklapa mali ugao sa osom cilindričnog dela detektora, ona bi onda mogla da napusti ovaj deo detektora bez interakcije sa njim. Stoga, da bismo bili u stanju da detektujemo i ovakve čestice, mi postavljamo kalorimetre i mionskle komore i u bazu cilindričnog dela detektora. Ovaj deo detektora nazivamo zatvarač, odnosno "end-cap" deo detektora. Pogledajmo sada primer miona koji je ostavio signal u jednom "end-cap" delu detektora.
Primer miona 2

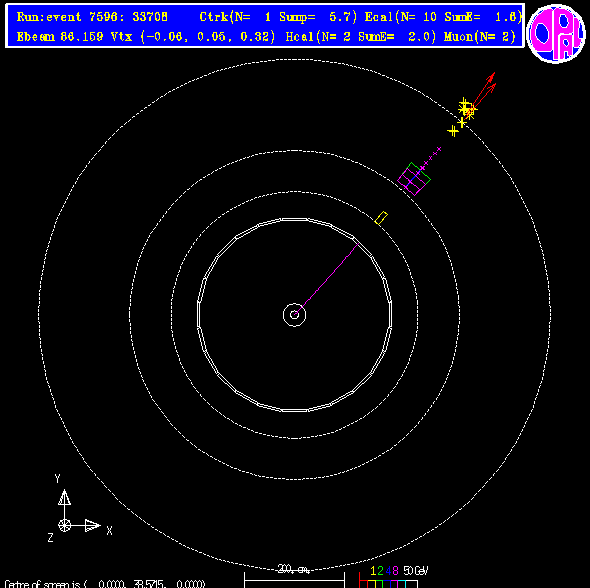

Pogled na događaj spreda
|
Događaje u kojima su čestice ostavile signal u end-cap delu detektora je mnogo lakše razumeti ako se koristi pogled sa strane.

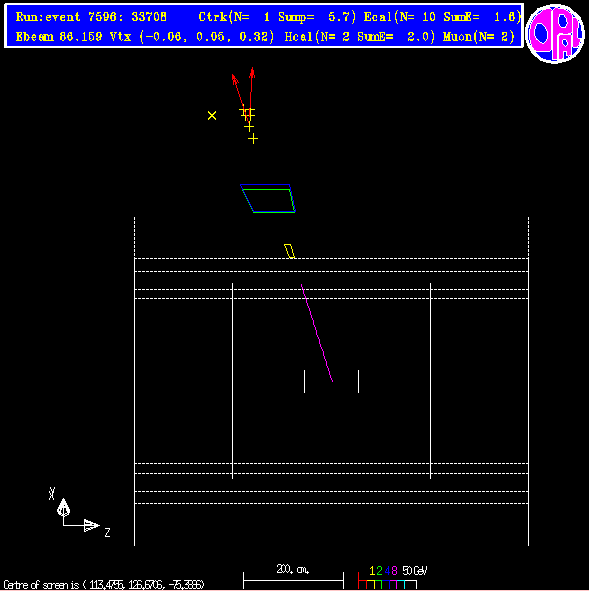

Pogled na događaj sa strane
|
Pogledajte sada primere događaja koji sadrže elektron.
